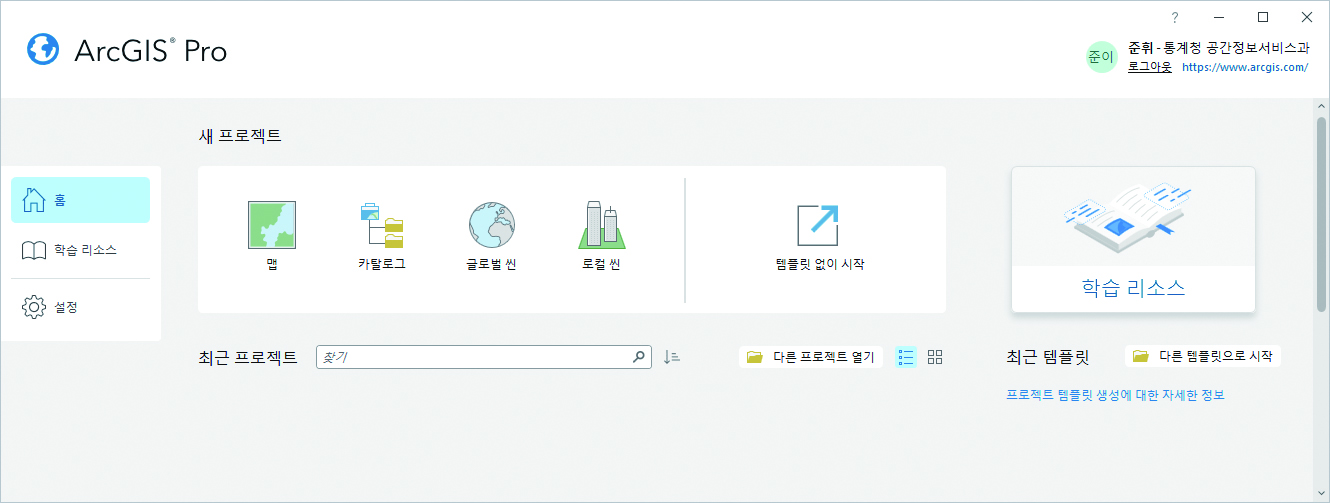

ArcGIS Pro를 실행하고 첫 화면에서 새 프로젝트 종류 중 맵(
)을 선택합니다.
서울시 인구수 현황 격자 분석(ArcGIS)
분석내용 PDF 다운로드
공공데이터포털에서 내려받은 서울시 경계( bnd_sido_11 ), 격자 경계( grid_다사_1K ), 격자 인구(
2023년_인구_다사_1K )를 ArcGIS Pro(3.2 버전)으로 분석하는 과정을 단계별로 설명합니다.
1프로젝트 설정하기

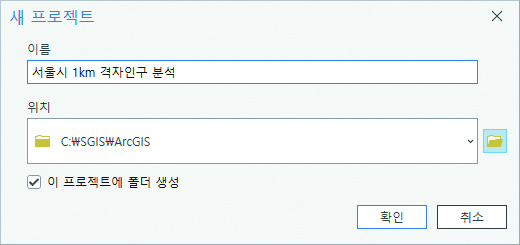

새 프로젝트 생성 화면에서 찾아보기 아이콘(
)을 눌러서 프로젝트 폴더를 선택합니다. 생성할 프로젝트 이름을 입력하고 확인을 선택하면 프로젝트가 생성됩니다.

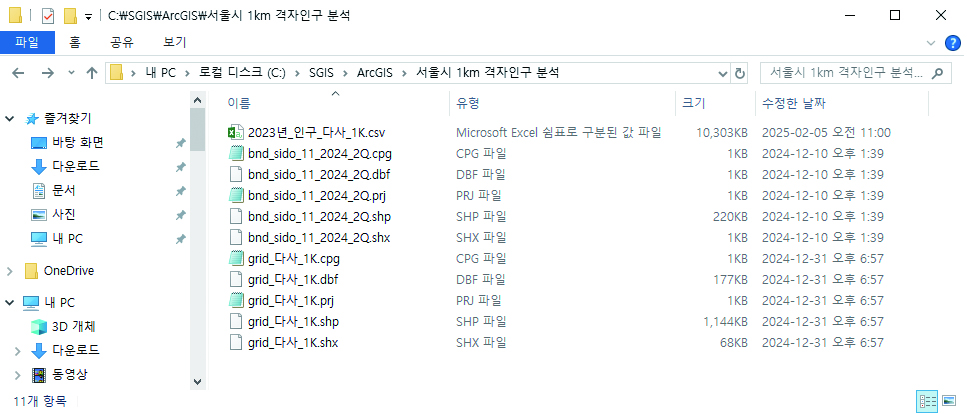

여기서는 C:\SGIS\ArcGIS\서울시 1km 격자인구 분석 폴더에 분석에 필요한 경계와 통계를 저장한 것으로 가정합니다.
2경계를 맵에 추가하기

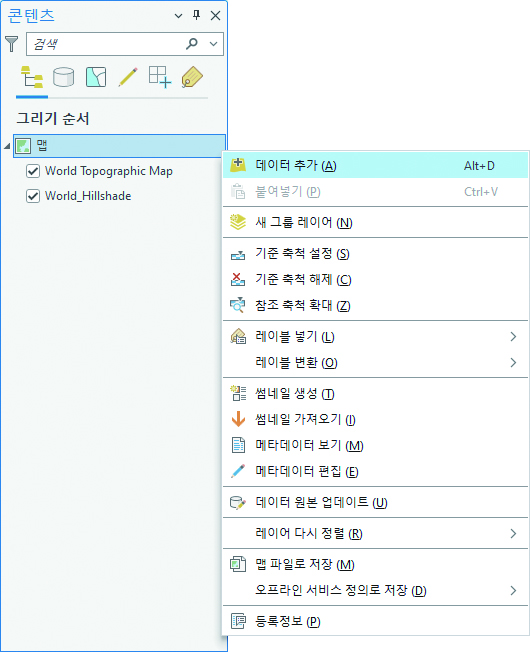

화면 왼쪽 콘텐츠 창 맵 위에서 마우스 오른쪽 버튼을 클릭해서 데이터 추가를 선택합니다.

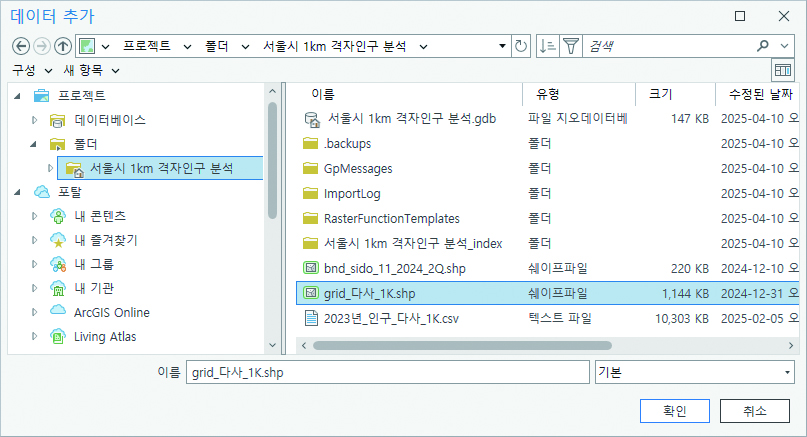

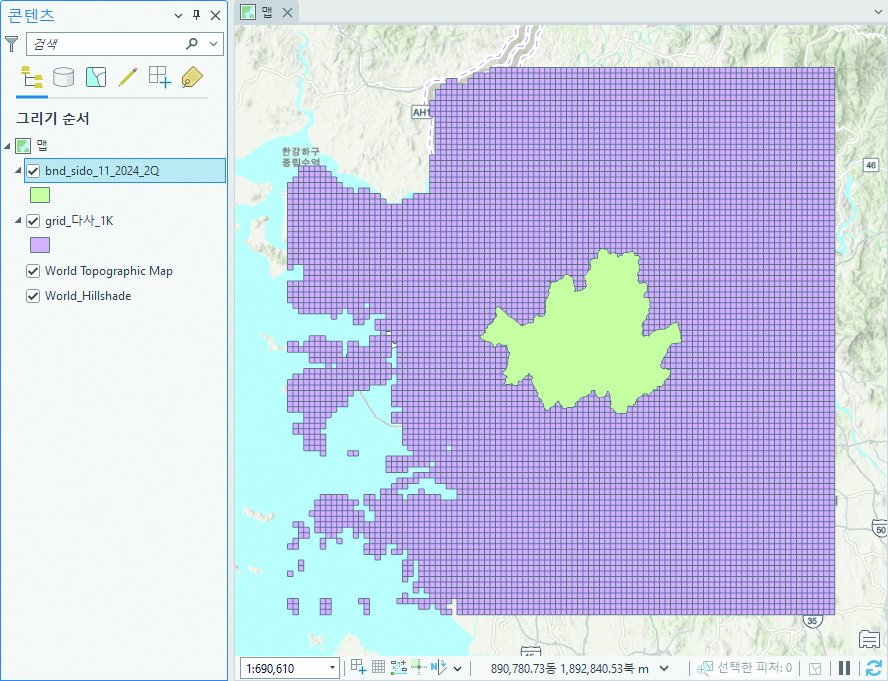

데이터 추가 화면에서 서울시 영역을 포함하는 격자 경계 grid_다사_1K.shp와 서울시 경계 bnd_sido_11_2024_2Q.shp 파일 순으로 각각 맵에 추가합니다.

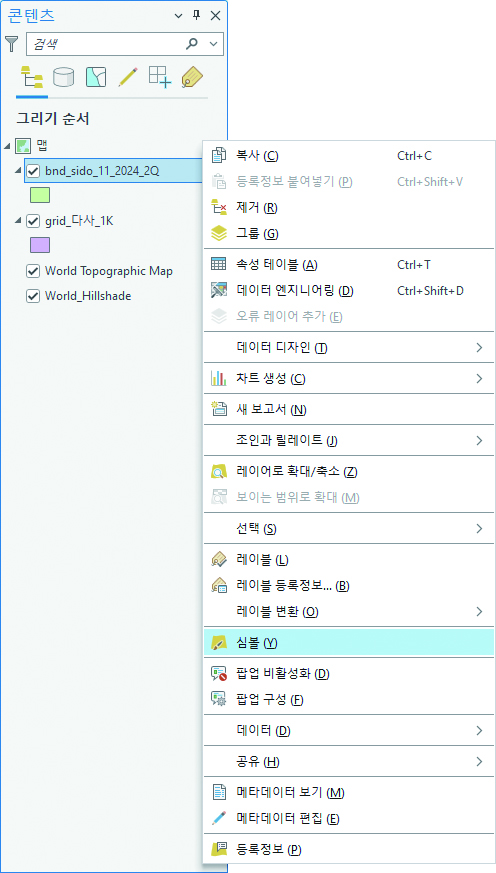

서울시 경계( bnd_sido_11_2024_2Q ) 위에서 마우스 오른쪽 버튼을 클릭해서 심볼(

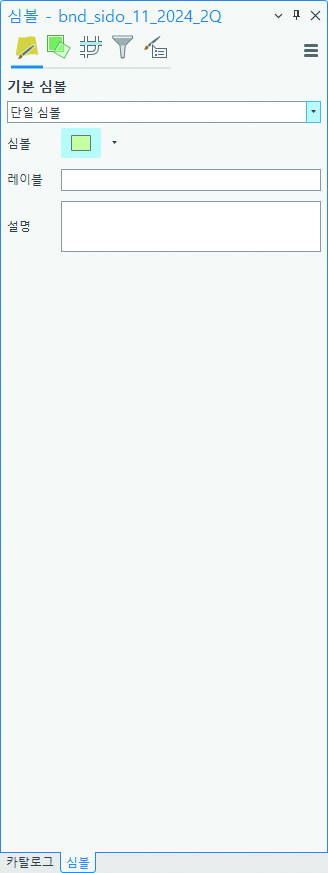

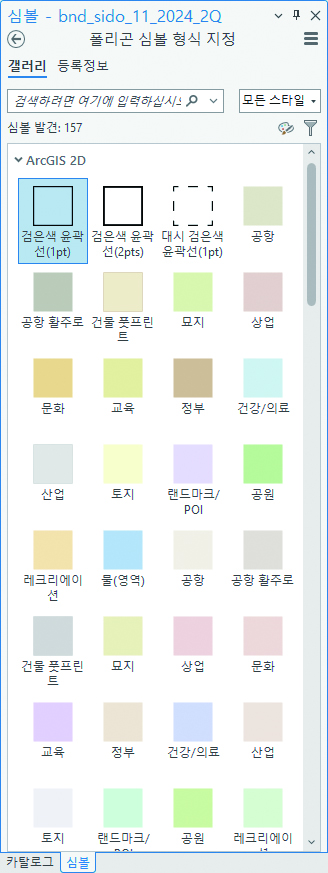

) 메뉴를 선택합니다. 화면 오른쪽에 심볼 화면이 나타나면 현재 심볼(
)을 선택하고 심볼 갤러리에서 검은색 윤곽선(1pt)을 선택합니다.
맵 화면에서 서울시 경계가 검은색 윤곽선으로 표시되는 것을 확인할 수 있습니다.
3서울시 경계와 겹치는 격자경계 선택하기

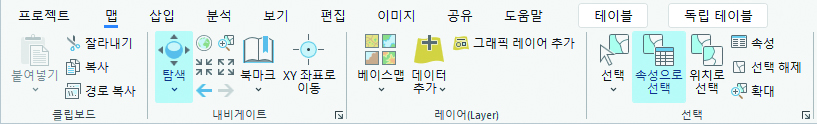

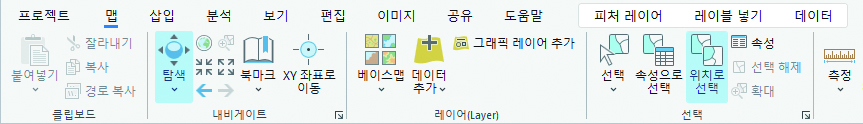

서울시 경계와 겹치는 격자 경계를 선택하기 위해 상단 두번째 맵 메뉴에서 선택 그룹의 위치로 선택(
)을 메뉴를 선택합니다.

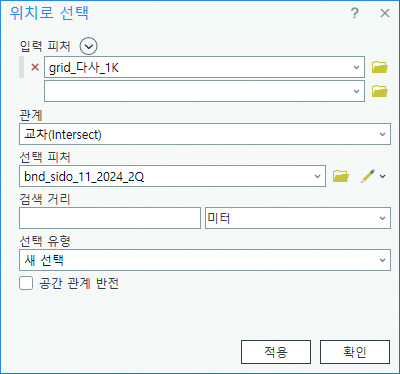

위치로 선택 화면에서 입력 피처로 격자 경계( grid_다사_1K ), 선택 피처로 서울시 경계( bnd_sido_11_2024_2Q )를 각각 입력하고 확인을 선택합니다.

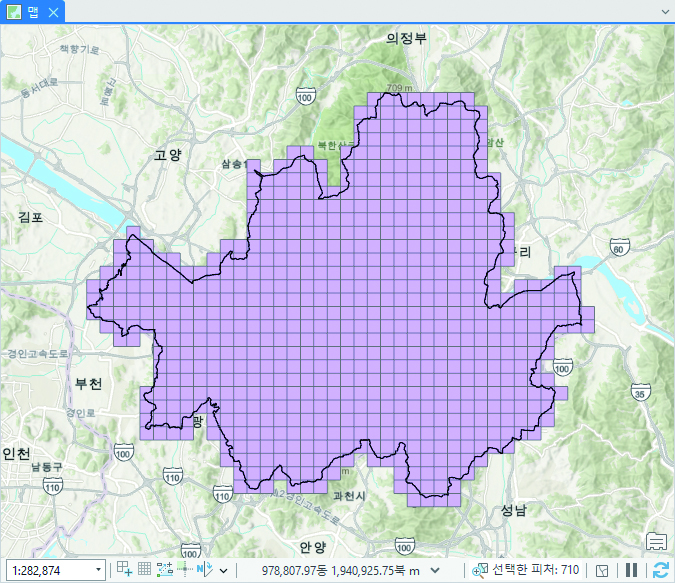

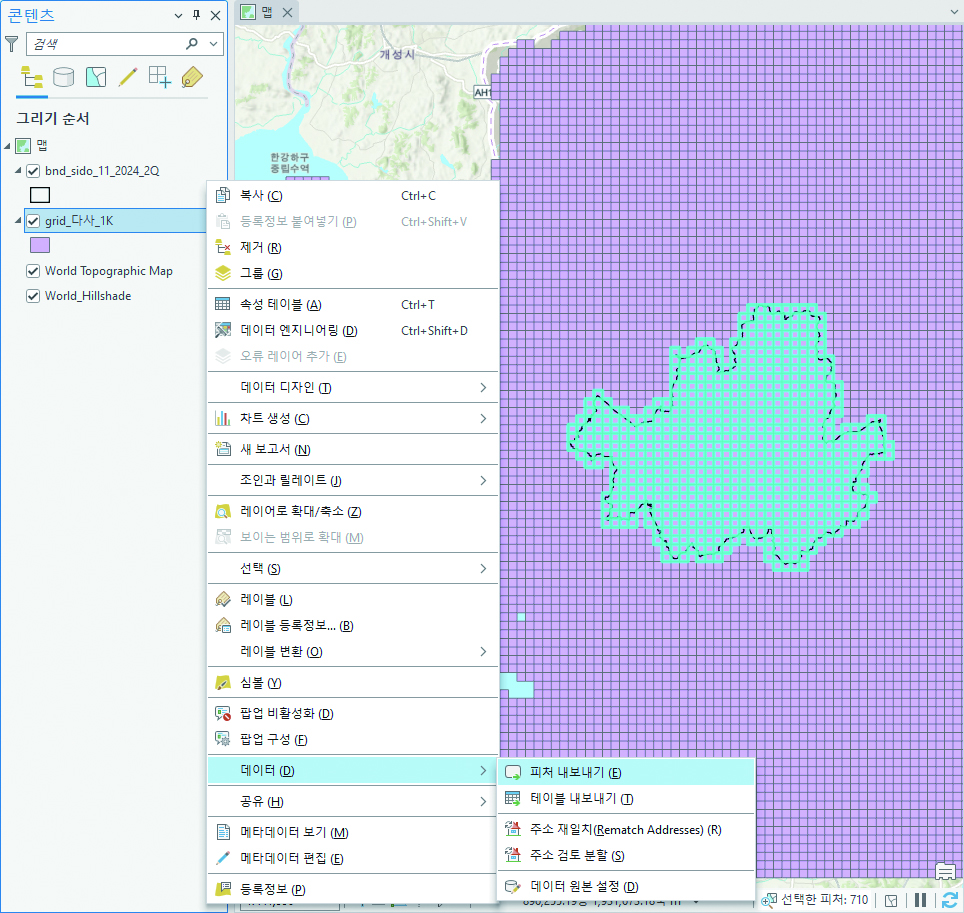

서울시 경계와 겹치는 격자 경계가 맵 화면에 하늘색으로 표시됩니다. 격자 경계( grid_다사_1K ) 위에서 마우스 오른쪽 버튼을 클릭하고 데이터, 피처 내보내기를 순서대로 선택합니다.
피처 내보내기 창에서 결과 피처 클래스를 grid_다사_1K_서울시 등으로 수정 입력하고 확인을 선택합니다. 선택한 레코드만 저장된다는 내용이 표시되어 있습니다.

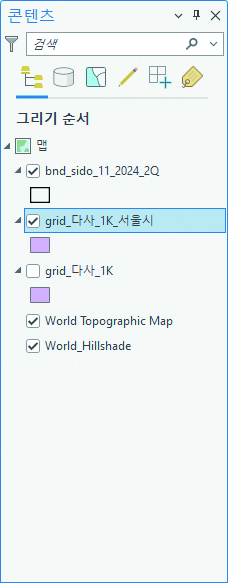

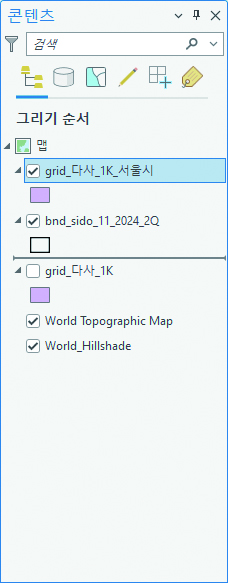

콘텐츠 창에서 grid_다사_1K 앞 체크박스를 해제하고 서울시 격자경계( grid_다사_1K_서울시 )를 서울시 경계( bnd_sido_11_2024_2Q ) 아래쪽으로 끌어서 옮깁니다. 맵 창에는 서울시 경계, 서울시와 겹치는 격자경계가 함께 표시됩니다.
4격자 인구통계 불러오기 및 총인구 선택하기

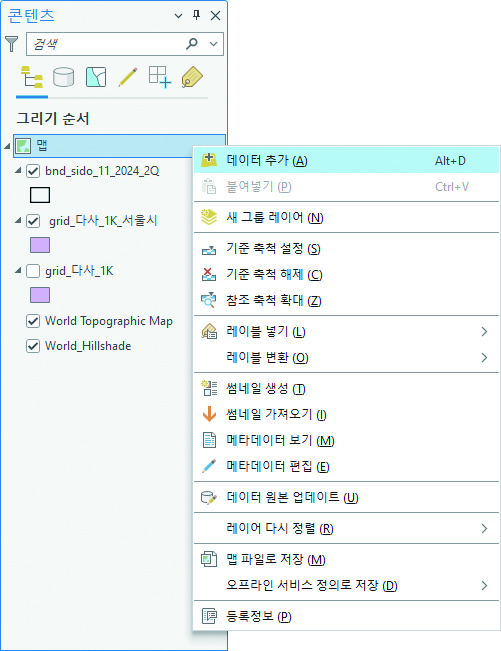

CSV 형식의 격자 인구통계를 불러오기 위해 콘텐츠 창 맵 위에서 마우스 오른쪽 버튼을 클릭해서 데이터 추가를 선택합니다.

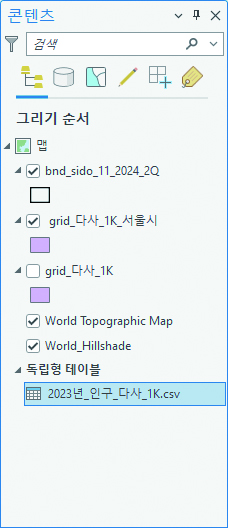

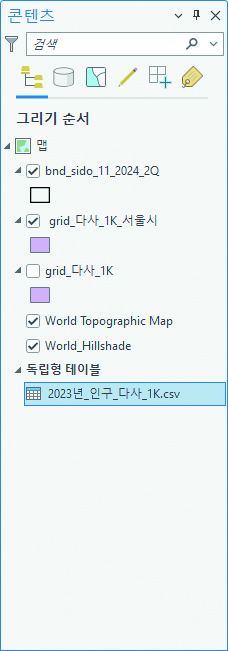

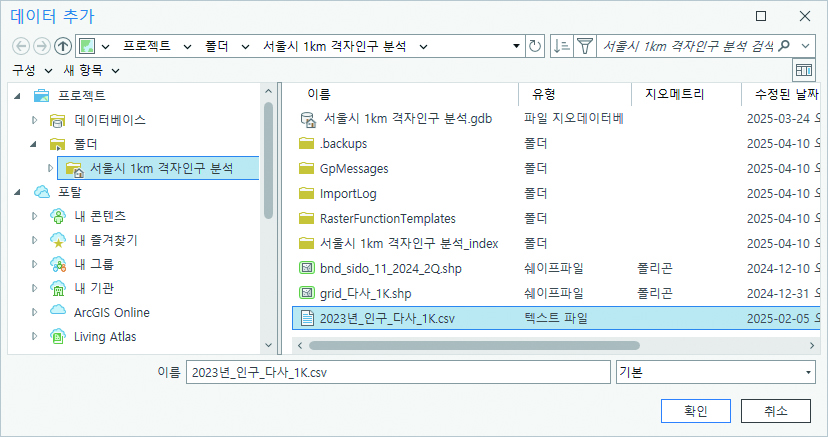

데이터 추가 화면에서 2023년_인구_다사_1K.csv 파일을 선택하여 맵에 추가합니다. 콘텐츠 창에 독립된 테이블로 분류되어 파일이 추가된 것을 확인할 수 있습니다.

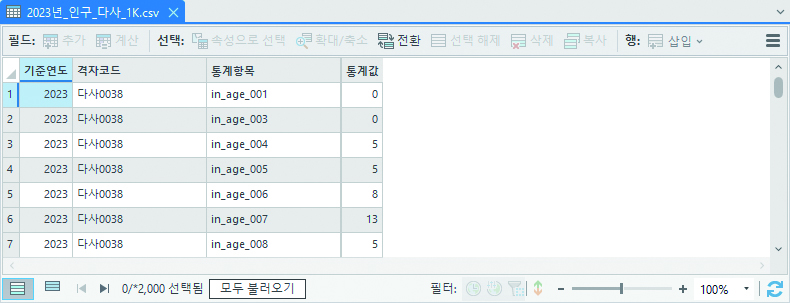

콘텐츠 창에서 2023년_인구_다사_1K.csv 테이블을 마우스 오른쪽 버튼 클릭해서 열기(
)를 선택하거나 Ctrl+T를 누르면 테이블 내용을 확인할 수 있는 창이 나타납니다.

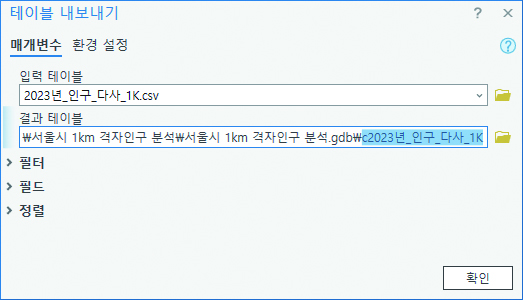

‘총인구’ 통계를 선별하기 위해 편집할 수 있는 테이블 복사본을 생성하겠습니다. 테이블 내보내기에서 결과 테이블을
c2023년_인구_다사_1K 등으로 수정 입력하고 확인을 선택합니다.

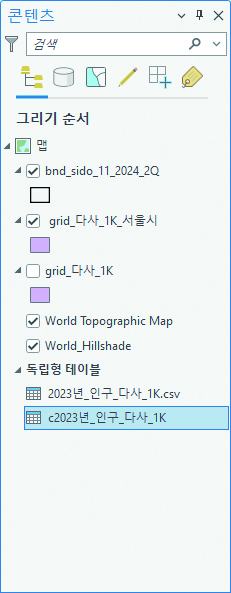

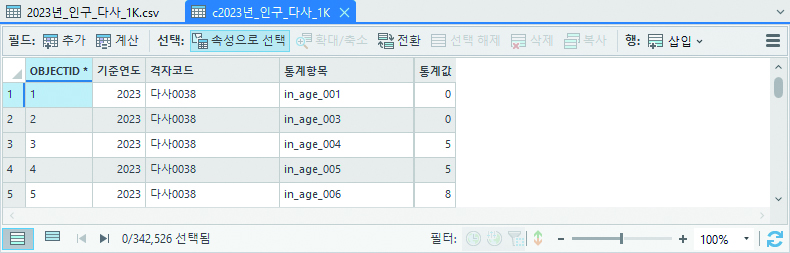

생성한 테이블이 독립형 테이블 목록에 추가되었습니다. 열기()로 테이블 내용을 확인하면 속성으로 선택(
) 버튼이 활성화된 것을 확인할 수 있습니다.
독립형 테이블이 선택된 상태에서 맵 메뉴에서 선택 그룹의 속성으로 선택()을 선택할 수도 있습니다.

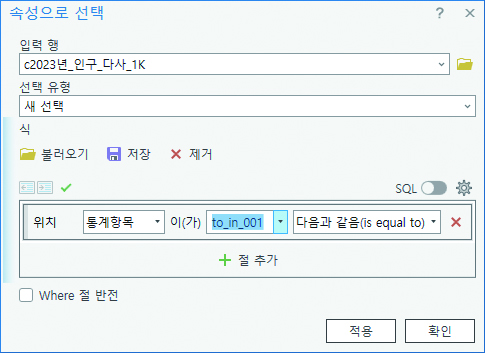

속성으로 선택 창에서 통계항목을 ‘총인구’를 의미하는 to_in_001로 설정하고 확인을 선택합니다.

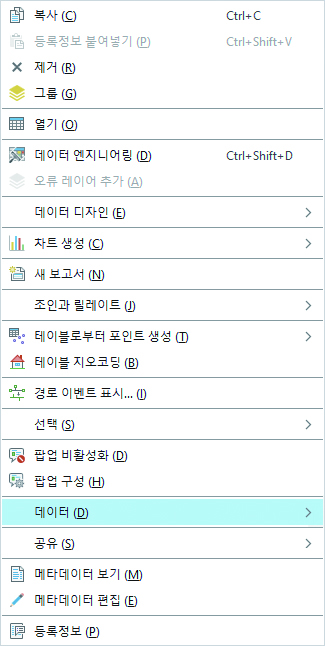

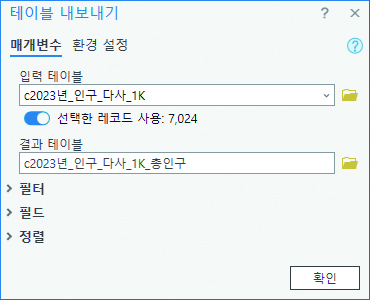

독립된 테이블 목록에 있는 c2023년_인구_다사_1K 테이블을 마우스 오른쪽 버튼으로 클릭해서 데이터, 테이블 내보내기를 차례로 선택합니다. 테이블 내보내기 창이 나타나면 결과 테이블 항목을 c2023년_인구_다사_1K_총인구 등으로 수정 입력하고 확인을 선택합니다.

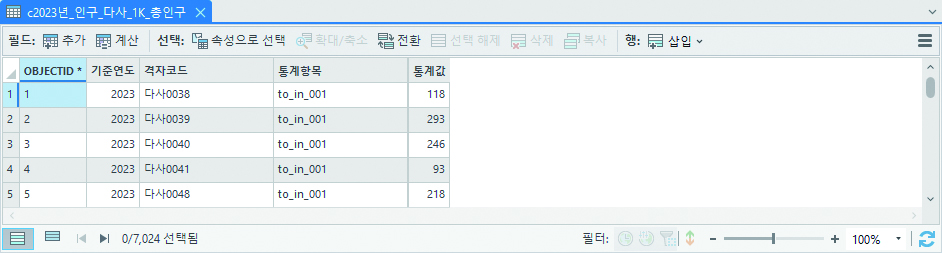

독립형 테이블 목록에서 추가된 c2023년_인구_다사_1K_총인구 테이블을 열어보면 통계항목이 모두 to_in_001인 것을 확인할 수 있습니다. 격자코드는 격자경계와 조인할 때 활용됩니다.
5경계와 통계 조인 및 시각화하기

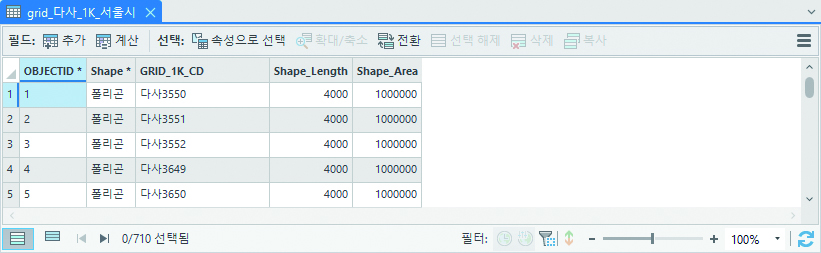

콘텐츠 창에서 grid_다사_1K_서울시를 선택하고 Ctrl+T를 눌러서 속성을 확인하겠습니다. GRID_1K_CD 속성에 격자코드가 저장되어 있습니다.

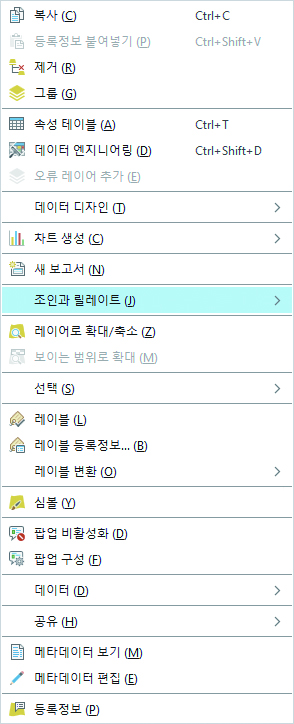

grid_다사_1K_서울시를 마우스 오른쪽 버튼으로 클릭하고 조인과 릴레이트, 조인 추가 메뉴를 차례로 선택합니다.

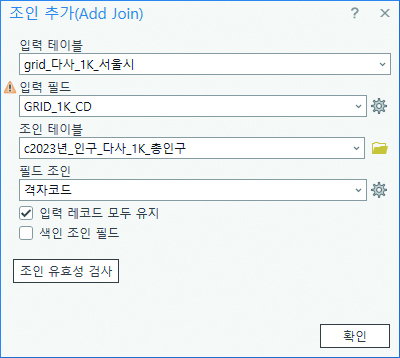

조인 추가 창에서 입력 필드에 GRID_1K_CD, 조인 테이블에 c2023년_인구_다사_1K_총인구, 필드 조인에
격자코드를 각각 선택합니다.

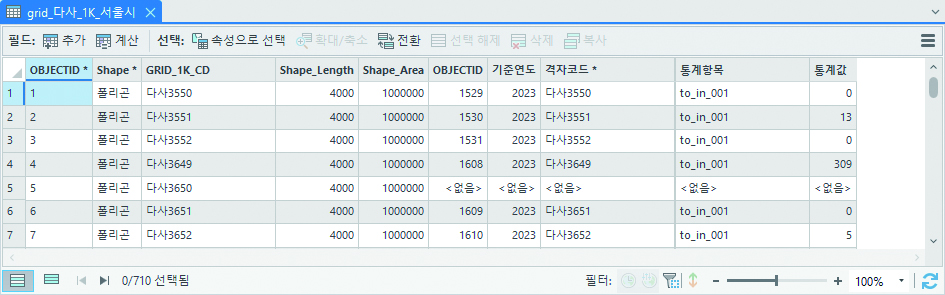

grid_다사_1K_서울시 속성을 다시 확인하겠습니다. 통계값을 포함하여 조인된 속성이 추가된 것을 확인할 수 있습니다.

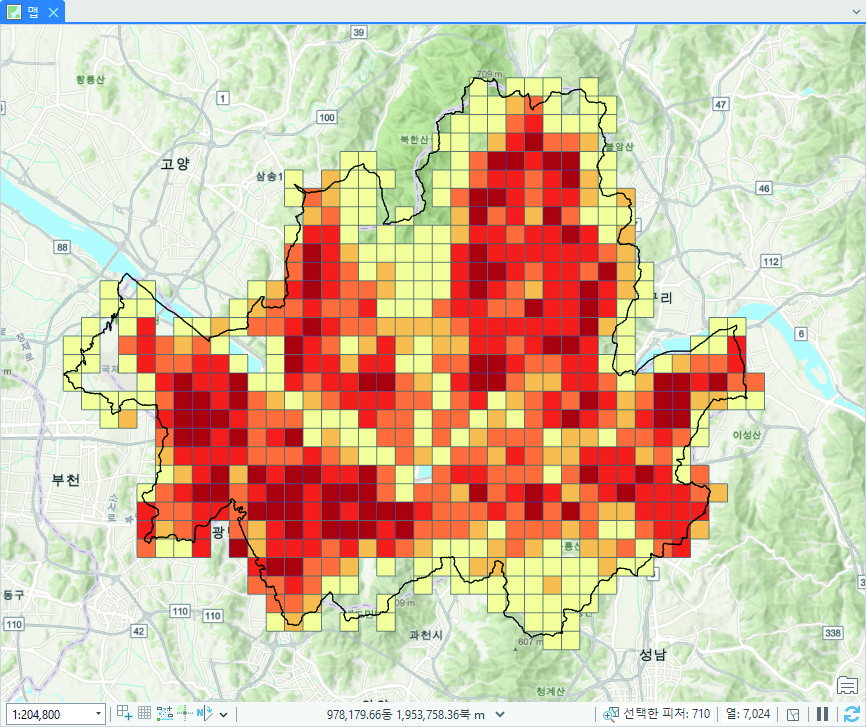

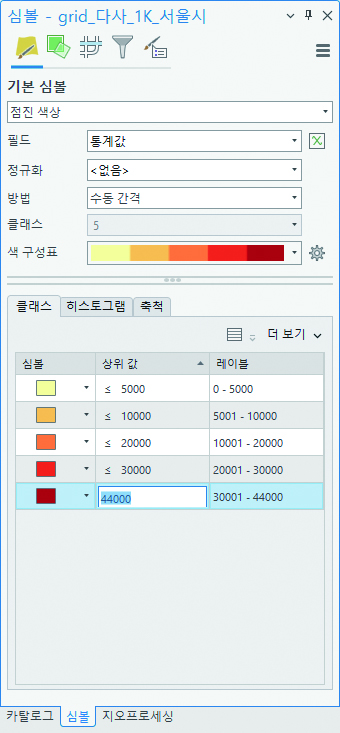

grid_다사_1K_서울시를 마우스 오른쪽 버튼으로 클릭해서 심볼() 메뉴를 선택합니다. 심볼 종류에 점진 색상, 필드에 통계값, 방법은 네츄럴 브레이크(Jenks) 또는 수동 간격을 선택합니다.
색 구성표는 콤보 박스에서 모두 표시를 체크하면 다양한 색상을 선택할 수 있고 클래스 탭에서 상위 값의 숫자 부분을 더블 클릭하면 간격으로 조정할 수 있습니다.
